Nguyên tắc làm việc và các thông số kỹ thuật của nhãn RFID là gì?

Nguyên tắc làm việc của thẻ điện tử

Nguyên lý hoạt động cơ bản của công nghệ RFID không phức tạp: thẻ đi vào từ trường, nhận tín hiệu tần số vô tuyến từ bộ giải mã và gửi thông tin sản phẩm được lưu trữ trong chip (PassiveTag) nhờ năng lượng thu được từ dòng điện cảm ứng hoặc chủ động gửi tín hiệu có tần số nhất định (ActiveTag); bộ giải mã đọc thông tin và giải mã nó, sau đó gửi nó đến hệ thống thông tin trung tâm để xử lý Dữ liệu liên quan.

Hệ thống RFID (nhận dạng tần số vô tuyến) bao gồm hai phần: bộ phận đọc/ghi và bộ thu phát điện tử. Đầu đọc gửi các xung điện từ qua ăng-ten, bộ thu phát nhận các xung này và gửi thông tin được lưu trữ đến đầu đọc dưới dạng phản hồi. Trên thực tế, đây là quá trình đọc, ghi hoặc xóa dữ liệu trong bộ nhớ không tiếp xúc.

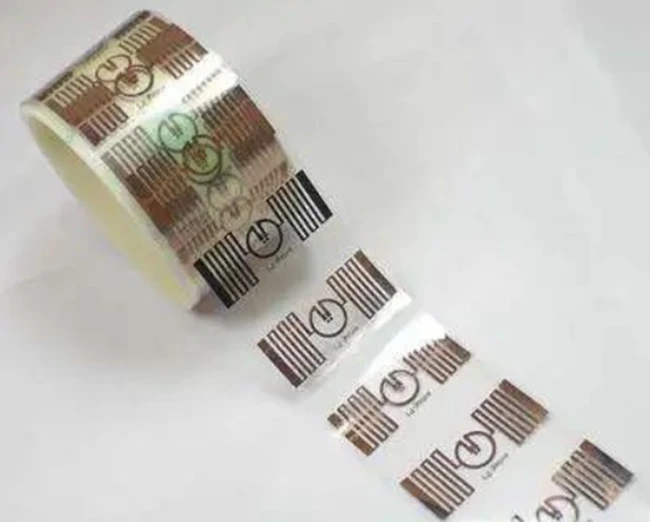

Về mặt kỹ thuật, "thẻ thông minh" chứa một mạch RFID bao gồm một chip RFID với phần tần số vô tuyến RFID và một vòng ăng-ten mỏng, được nhúng vào trong thẻ cùng với một tấm nhựa. Thông thường, nhãn giấy được dán vào thẻ này và một số thông tin quan trọng có thể được in rõ ràng trên nhãn giấy. Thẻ thông minh hiện tại thường có kích thước bằng thẻ tín dụng và đối với các lô hàng nhỏ cũng có thẻ kích thước 4,5 x 4,5 cm, cũng như thẻ tròn có đường kính 4,7 cm được sử dụng trên đĩa CD và DVD.

Ưu điểm của công nghệ bộ thu phát so với các công nghệ ID khác như mã vạch hoặc dải từ là liên kết không dây giữa đầu đọc và bộ thu phát: thiết bị đọc/ghi không yêu cầu tiếp xúc trực quan với bộ thu phát và do đó có thể được tích hợp hoàn toàn vào sản phẩm. Điều này có nghĩa là bộ thu phát phù hợp với môi trường khắc nghiệt và bộ thu phát không nhạy cảm với độ ẩm, bụi bẩn và các tác động cơ học. Do đó, hệ thống thu phát mang lại độ tin cậy rất cao, thu thập dữ liệu nhanh và cuối cùng nhưng không kém phần quan trọng là tiết kiệm nhân công và giấy tờ.

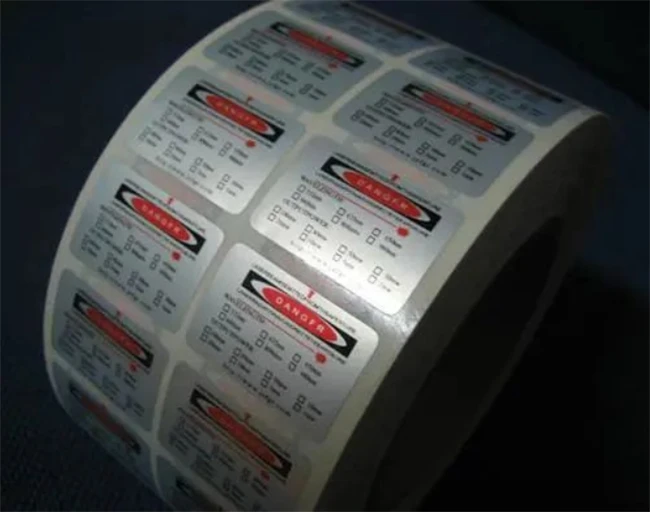

Các thông số kỹ thuật của nhãn điện tử là gì?

Các thông số kỹ thuật của nhãn điện tử chủ yếu là yêu cầu năng lượng để kích hoạt nhãn, tốc độ đọc/ghi của thông tin nhãn, tốc độ truyền của thông tin nhãn, dung lượng của thông tin nhãn, kích thước gói của nhãn, khoảng cách đọc/ghi của nhãn, độ tin cậy của nhãn, tần suất làm việc của nhãn và giá của nhãn, v.v.

1. Yêu cầu năng lượng của kích hoạt nhãn

Khi nhãn điện tử đi vào vùng làm việc đọc-ghi, nhận tín hiệu đọc-ghi để kích thích tín hiệu tần số vô tuyến, nhãn sẽ chuyển sang trạng thái làm việc. Năng lượng kích hoạt nhãn đề cập đến việc kích hoạt phạm vi năng lượng cần thiết của mạch chip nhãn điện tử, nhãn điện tử này yêu cầu và đọc-ghi trong một khoảng cách nhất định, đọc-ghi có thể cung cấp cho nhãn điện tử đủ cường độ trường tần số vô tuyến.

2. Tốc độ đọc ghi của thông tin nhãn

Tốc độ đọc ghi của nhãn bao gồm tốc độ đọc ra và tốc độ ghi, tốc độ đọc ra đề cập đến nhãn điện tử là tốc độ đọc-ghi, tốc độ ghi đề cập đến tốc độ ghi thông tin nhãn điện tử, tốc độ chung đọc-ghi thông tin nhãn yêu cầu ở mức mili giây.

3. Kích thước bao bì của nhãn

Kích thước gói nhãn chủ yếu phụ thuộc vào kích thước của ăng-ten và nguồn điện, v.v., trong những trường hợp khác nhau có các yêu cầu khác nhau đối với kích thước gói, kích thước gói nhỏ ở mức milimet, lớn ở mức centimet.

Nếu kích thước của nhãn điện tử nhỏ, nó có phạm vi ứng dụng rộng rãi, bất kể vật phẩm lớn hay vật phẩm nhỏ đều có thể được đặt. Tuy nhiên, theo đuổi kích thước nhỏ và không tốt, nếu thiết kế nhãn điện tử tương đối lớn, có thể tăng kích thước của ăng-ten, do đó có thể cải thiện hiệu quả tốc độ đọc nhãn điện tử.

4. Dung lượng của thông tin nhãn

Dung lượng của thông tin nhãn đề cập đến nhãn điện tử mang dung lượng bộ nhớ có sẵn để ghi dữ liệu. Kích thước dung lượng thông tin nhãn và nhãn điện tử là loại "phía trước" hoặc loại "hậu trường" có liên quan.

(1) Nhãn điện tử loại "hậu trường"

Nhãn điện tử loại "hậu trường" thông qua đọc-ghi thu thập dữ liệu, sau đó có thể sử dụng mạng và kết nối cơ sở dữ liệu máy tính, do đó, nói chung, miễn là bộ nhớ nhãn điện tử có hơn 200 (bit), sẽ có thể chứa mã hàng. Nếu cần thông tin chi tiết hơn về mặt hàng, loại nhãn điện tử này cần thông qua cơ sở dữ liệu nền để cung cấp.

(2) Nhãn điện tử loại "Quầy lễ tân"

Trong thực tế, trang web đôi khi không dễ dàng để cơ sở dữ liệu trực tuyến, điều này phải tăng dung lượng bộ nhớ của nhãn điện tử, chẳng hạn như tăng lên vài nghìn bit đến hàng chục nghìn bit, để nhãn điện tử có thể được sử dụng độc lập , không phải kiểm tra thông tin cơ sở dữ liệu, nhãn điện tử này có thể được gọi là nhãn điện tử loại "mặt trước". Nhưng trong việc lựa chọn nhãn điện tử loại "tiền cảnh" cần chú ý, nói chung, bộ nhớ càng lớn thì thời gian đọc càng lâu, chỉ trong những yếu tố thời gian đó không quan trọng lắm, nhưng sau đó phải biết mục thông tin chi tiết hơn, mới sử dụng loại nhãn điện tử này.

5. Khoảng cách căn chỉnh của nhãn

Khoảng cách đọc-ghi của nhãn đề cập đến khoảng cách làm việc của nhãn và đầu đọc. Khoảng cách đọc-ghi của nhãn, gần mức milimet, xa lên tới 20 mét hoặc hơn. Ngoài ra, hầu hết khoảng cách đọc và khoảng cách ghi của hệ thống là khác nhau, khoảng cách ghi bằng khoảng 40% đến 80% khoảng cách đọc.

6. Tốc độ truyền của thông tin thẻ

Tốc độ truyền của thông tin nhãn bao gồm hai khía cạnh, một mặt là nhãn điện tử để đọc-ghi tốc độ truyền dữ liệu phản hồi, mặt khác là từ tốc độ đọc-ghi ghi dữ liệu.

7. Tần suất làm việc của nhãn

Tần số làm việc của nhãn đề cập đến tần số được sử dụng khi nhãn hoạt động, có thể là tần số thấp, tần số cao, tần số cực cao và vi sóng.

8. Độ tin cậy của nhãn

Độ tin cậy của nhãn và môi trường làm việc của nhãn, kích thước, chất liệu, chất lượng, nhãn và khoảng cách đọc-ghi, v.v. Ví dụ: khi ở trên băng chuyền, khi nhãn được phơi ra và được đọc riêng lẻ, độ chính xác của việc đọc là gần 100 phần trăm . Nhưng nhiều yếu tố có thể làm giảm độ tin cậy của thẻ đọc và ghi, một lần đọc càng nhiều thẻ, chuyển động của thẻ càng nhanh, càng có nhiều khả năng xuất hiện đọc sai hoặc đọc sai.

Trong một ứng dụng dự án của cuộc khảo sát cho thấy rằng khi sử dụng 10000 thẻ điện tử, 60 thẻ điện tử trong một năm bị hư hại, tỷ lệ thiệt hại dưới 0,1 phần trăm , để ngăn chặn thiệt hại của các thẻ điện tử và sự bất tiện do mã vạch và thẻ điện tử gây ra đồng thời là một biện pháp khắc phục hiệu quả, để bạn có thể nhanh chóng sao chép thẻ điện tử theo thông tin được ghi trong mã vạch. Ngoài ra, một mục để đặt hai nhãn điện tử trong trường hợp cũng là một phương pháp, nhưng sẽ làm cho toàn bộ dự án chi phí cao hơn.
